Panel de Núcleo de Panal de Aluminio de 12 mm
Por qué los 12 mm son el punto ideal

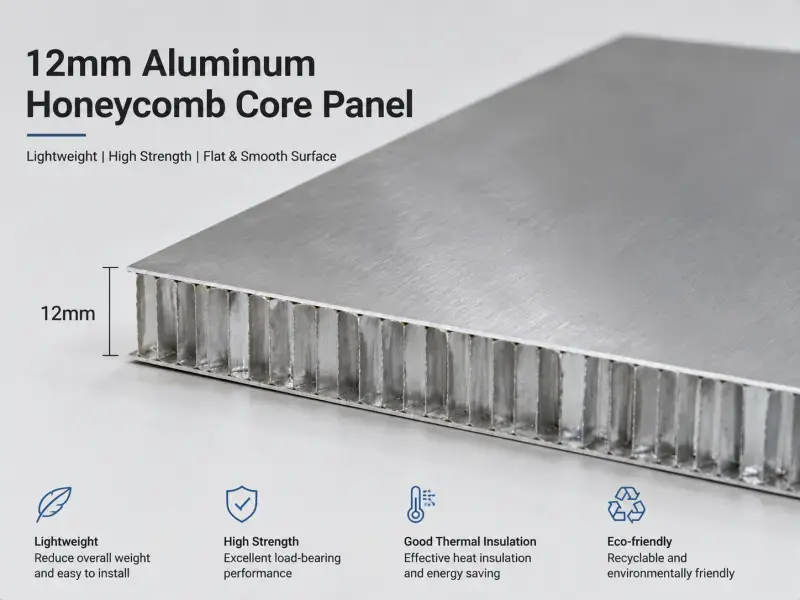

Un panel de núcleo de panal de aluminio de 12 mm es una estructura sándwich. Tiene dos láminas delgadas de aluminio en las caras, unidas a un núcleo de panal de aluminio hexagonal en el centro.
El espesor total es de 12 milímetros. Este tamaño es lo suficientemente grueso para ofrecer rigidez estructural, pero lo suficientemente delgado para mantener el peso bajo.
Muchos arquitectos e ingenieros eligen este espesor para revestimiento de paredes, mobiliario e interiores de transporte.
Es más ligero que una placa de aluminio macizo del mismo tamaño. Aun así, resiste el doblado y los impactos mucho mejor que el metal en lámina delgada. El panel de 12 mm también acepta tornillos y sujetadores sin aplastarse, algo que los paneles más delgados no siempre logran.
El núcleo en sí se fabrica a partir de tiras delgadas de foil de aluminio. Estas tiras se pegan en capas, se expanden y luego se unen a las caras exteriores. La forma hexagonal en su interior imita un panal de abejas. Esta geometría distribuye la carga de manera uniforme y absorbe la energía del impacto.
Aleaciones de las caras exteriores: la piel importa
Las capas exteriores del panel se llaman caras o pieles. Estas pieles protegen el núcleo y soportan la mayor parte de la carga superficial. La aleación de la piel decide cómo el panel resiste la intemperie, los impactos y la flexión.
Pieles de aleación 3003-H24
Esta es la aleación estándar para paneles comerciales. Contiene manganeso.
| Propiedad | Valor |
|---|---|
| Serie | 3xxx |
| Manganeso | 1,0–1,5% |
| Temple | H24 |
| Resistencia a la tracción | ~140–180 MPa |
| Resistencia a la corrosión | Buena |
| Costo | Bajo a medio |
| Mejor uso | Paredes interiores, cielos rasos, revestimiento estándar |
La aleación 3003-H24 es fácil de doblar y conformar. Acepta bien la pintura y el adhesivo. Para espacios interiores secos y entornos exteriores normales, esta aleación es suficiente. Es el material de piel más común para paneles de panal de aluminio de 12 mm en proyectos de construcción.
Pieles de aleación 5052-H14
Esta aleación contiene magnesio. Es más resistente y más durable ante la intemperie que la 3003.
| Propiedad | Valor |
|---|---|
| Serie | 5xxx |
| Magnesio | 2,2–2,8% |
| Temple | H14 |
| Resistencia a la tracción | ~210–260 MPa |
| Resistencia a la corrosión | Excelente |
| Costo | Medio a alto |
| Mejor uso | Marino, fachadas costeras, particiones de alta carga |
La aleación 5052-H14 es la elección preferida cuando el panel enfrenta aire salado, lluvia intensa o abuso físico. Resiste las abolladuras causadas por escombros arrastrados por el viento. También soporta mejor las ciudades costeras donde la salinidad ataca el metal.
Comparativa de aleaciones para pieles
| Característica | 3003-H24 | 5052-H14 |
|---|---|---|
| Resistencia | Moderada | Mayor |
| Conformabilidad | Excelente | Buena |
| Resistencia a la sal | Regular | Excelente |
| Resistencia a abolladuras | Estándar | Mejor |
| Costo | $ | $$ |
| Acabado típico | PE, PVDF, poliéster | PVDF, anodizado |
Guía rápida:
- Trabajos interiores económicos → 3003-H24
- Exteriores costeros o de alto tráfico → 5052-H14
Aleaciones del núcleo: el motor oculto
El núcleo de panal no es solo espacio vacío. Se construye con foil delgado que debe mantener su forma bajo presión. La aleación de este foil importa.
Foil de núcleo de panal 3003
Este es el material comercial estándar para núcleos. Es rentable y fácil de expandir en celdas hexagonales.
| Propiedad | Valor |
|---|---|
| Espesor de foil | 0,03–0,08 mm típico |
| Tamaño de celda | 1/16″ a 1″ |
| Rango de densidad | 20–83 kg/m³ |
| Resistencia a la compresión | 0,59–4,41 MPa |
| Mejor uso | Paneles arquitectónicos estándar, muebles, señalización |
El núcleo 3003 es lo suficientemente blando para expandirse sin romperse. Proporciona buena conductividad térmica. Esto lo hace popular en paneles que también actúan como barreras térmicas o en aplicaciones de climatización.

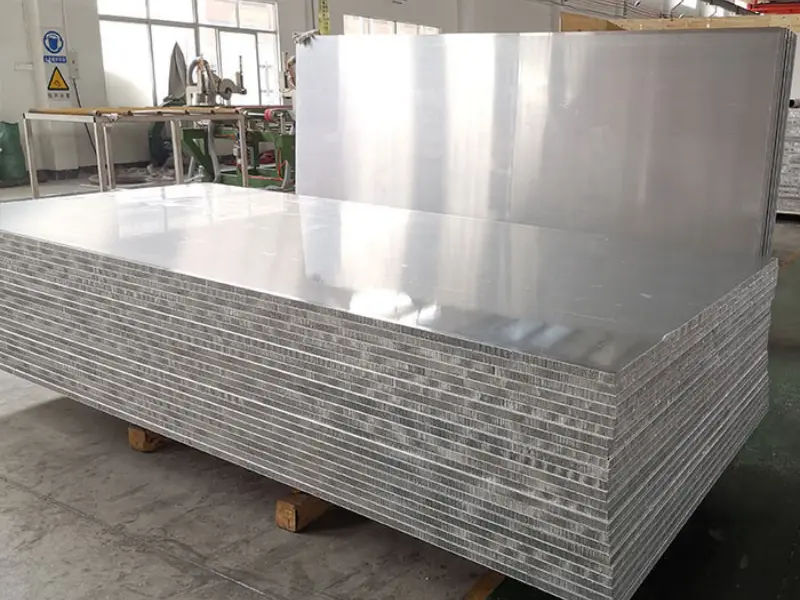

Foil de núcleo de panal 5052
Este es el material de alto rendimiento para núcleos. Es más fuerte y rígido que el núcleo 3003.
| Propiedad | Valor |
|---|---|
| Espesor de foil | 0,03–0,08 mm típico |
| Tamaño de celda | 1/16″ a 1″ |
| Rango de densidad | 25–160 kg/m³ |
| Resistencia a la compresión | Hasta ~12 MPa (estabilizado) |
| Mejor uso | Pisos aeroespaciales, mamparos marinos, paneles de vagones |
El núcleo 5052 resiste mejor la fatiga y la corrosión que el 3003. En un panel de núcleo de panal de aluminio de 12 mm, un núcleo 5052 añade durabilidad sin añadir mucho peso. La contrapartida es un precio más alto.
Comparativa de aleaciones para núcleo
| Característica | Núcleo 3003 | Núcleo 5052 |
|---|---|---|
| Resistencia base | Moderada | Alta |
| Resistencia a la fatiga | Estándar | Superior |
| Vida útil en ambiente salino | Más corta | Más larga |
| Facilidad de expansión | Mayor | Menor |
| Costo | Menor | Mayor |
| Mejor tipo de panel | Comercial, interior | Marino, aeroespacial, ferrocarril |
Estados de temple para pieles y núcleo
El temple describe qué tan duro es el metal. Afecta el conformado, el pegado y la resistencia final.
Temples para pieles exteriores
| Temple | Descripción | Mejor para |
|---|---|---|
| H14 | Semiduro, algo rígido | Paneles planos, conformado ligero |
| H24 | Semiduro, estabilizado | Mejor planicidad, menos alabeo |
| H16 | Tres cuartos duro | Paneles rígidos, mínimo conformado |
| H18 | Completamente duro | Muy rígido, solo plano |
| O | Recocido, blando | Embutido profundo, curvas complejas |
Para paneles de 12 mm, H14 y H24 son los temples más comunes para las pieles. H24 es ligeramente más estable después del corte. Resiste el leve alabeo que puede ocurrir cuando un panel se corta a medida.
Temples para foil de núcleo
| Temple | Descripción | Mejor para |
|---|---|---|
| H18 | Duro, alta resistencia | Paredes de panal estándar |
| H19 | Extra duro, máxima rigidez | Núcleos de alta densidad, cargas pesadas |
El foil de núcleo casi siempre es H18 o H19. El temple duro mantiene las paredes delgadas de las celdas sin pandearse bajo compresión. Un foil más blando colapsaría con demasiada facilidad.
Tamaño de celda, espesor de foil y densidad
El núcleo de panal se puede ajustar cambiando tres valores: tamaño de celda, espesor de foil y densidad.
Opciones de tamaño de celda
El tamaño de celda es la distancia a través del hexágono. Las celdas más pequeñas crean un núcleo más fuerte. Las celdas más grandes crean un núcleo más ligero.
| Tamaño de celda | Aproximado en mm | Nivel de resistencia | Nivel de peso | Mejor uso |
|---|---|---|---|---|
| 1/16″ | ~1,6 mm | Muy alta | Mayor | Herramientas de precisión, aeroespacial |
| 1/8″ | ~3,2 mm | Alta | Medio | Pisos de tren, mesas industriales |
| 1/4″ | ~6,4 mm | Media | Medio | Paneles de pared, cielos rasos, muebles |
| 3/8″ | ~9,5 mm | Moderada | Menor | Revestimiento de pared grande, particiones |
| 1/2″ | ~12,7 mm | Baja | Bajo | Paneles ligeros, no estructurales |
| 3/4″ | ~19 mm | Baja | Muy bajo | Paneles acústicos, rectificadores de aire |
Para un panel de 12 mm de espesor, las celdas de 1/4″ y 3/8″ son las más comunes. El panel es lo suficientemente grueso para acomodar estos tamaños sin verse vacío por dentro.
Espesor de foil vs. densidad
Un foil más grueso significa paredes de núcleo más pesadas y más fuertes.
| Espesor de foil | Densidad típica (3003) | Densidad típica (5052) | Sensación del panel |
|---|---|---|---|
| 0,04 mm | ~30–40 kg/m³ | ~35–45 kg/m³ | Ligero, estándar |
| 0,05 mm | ~50–60 kg/m³ | ~55–65 kg/m³ | Medio, sólido |
| 0,06 mm | ~70–80 kg/m³ | ~75–85 kg/m³ | Servicio pesado |
| 0,08 mm | ~90–110 kg/m³ | ~100–120 kg/m³ | Muy rígido |
La mayoría de paneles arquitectónicos de 12 mm usan foil de 0,04–0,05 mm. Los paneles industriales y de transporte suben a 0,06–0,08 mm para mayor resistencia.
Acabados superficiales y recubrimientos

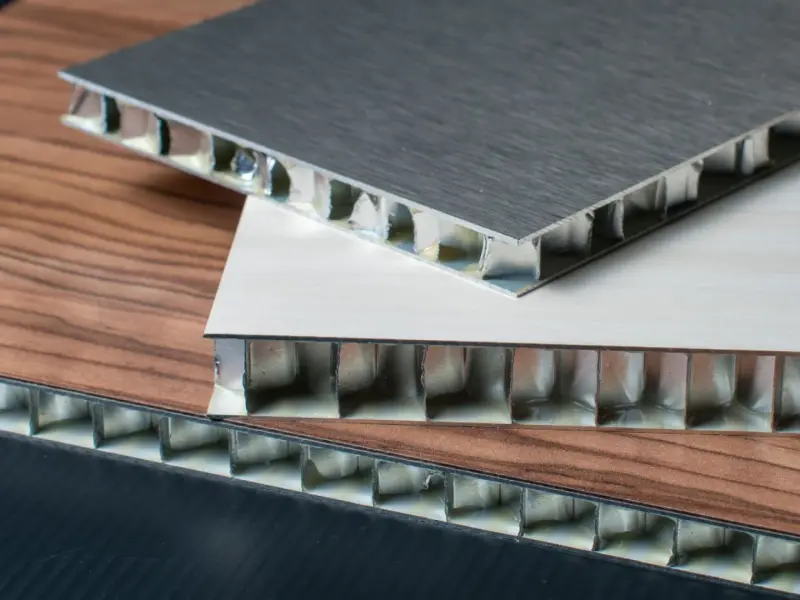

Las pieles exteriores pueden llevar muchas superficies distintas. El recubrimiento protege el aluminio y le da al panel su aspecto final.
Recubrimiento PE
La pintura de poliéster es la opción económica. Viene en muchos colores.
| Característica | Detalle |
|---|---|
| Espesor | ~15–25 micras |
| Gama de colores | Amplia |
| Resistencia UV | Moderada |
| Mejor uso | Paneles interiores, cielos rasos, muebles |
El recubrimiento PE se decolora más rápido bajo el sol directo. Es adecuado para interiores y exteriores cubiertos.
Recubrimiento PVDF
El fluorocarbono de polivinilidenuro es una pintura premium. Dura mucho más al exterior.
| Característica | Detalle |
|---|---|
| Espesor | ~25–35 micras |
| Resistencia UV | Excelente |
| Potencial de garantía | 15–20 años |
| Mejor uso | Muros cortina exteriores, fachadas, aleros |
El PVDF mantiene el color bajo sol intenso y aire salado. La mayoría de paneles arquitectónicos de gama alta de 12 mm usan este recubrimiento.
Acabado anodizado
El anodizado hace crecer una capa dura de óxido sobre la piel de aluminio. No es pintura.
| Característica | Detalle |
|---|---|
| Tipo de capa | Óxido de aluminio |
| Colores | Transparente, bronce, negro, dorado |
| Resistencia a arañazos | Muy buena |
| Mejor uso | Interiores de elevadores, molduras, fachadas modernas |
El 5052 anodizado da un aspecto más claro y uniforme que el 3003 anodizado. El manganeso en el 3003 puede crear una ligera variación de color.

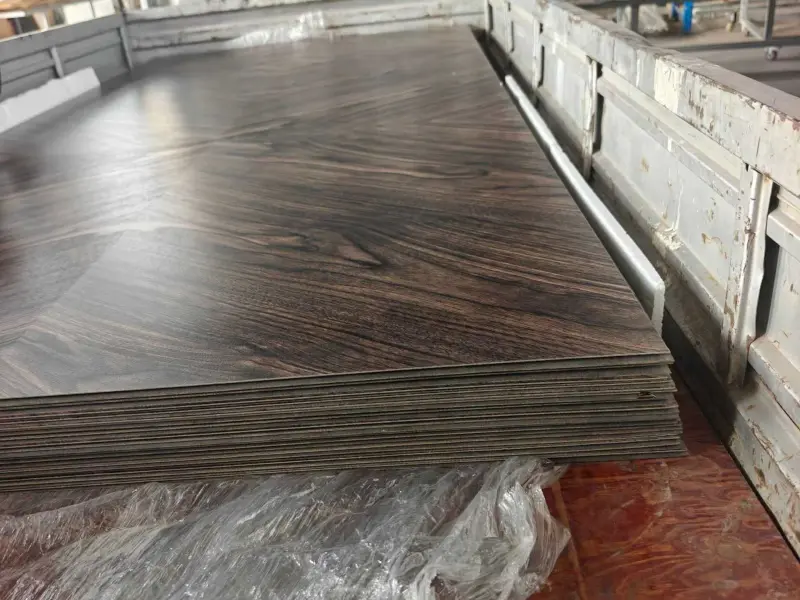

Película de imitación madera o piedra
Una película decorativa de PVC o PET se une a la piel exterior. Imita madera, mármol o tela.
| Característica | Detalle |
|---|---|
| Aspecto | Patrones impresos realistas |
| Costo | Menor que materiales reales |
| Mantenimiento | Limpieza fácil con paño |
| Mejor uso | Puertas de gabinetes, particiones de oficina, interiores comerciales |
Los paneles de 12 mm con imitación de madera son populares en cocinas y acondicionamientos comerciales. Dan la calidez de la madera con la resistencia del aluminio.
Paneles de 12 mm vs. otros espesores
No todo trabajo necesita 12 mm. Aquí se compara este espesor con opciones más delgadas y más gruesas.
| Espesor | Peso total | Rigidez | Uso típico |
|---|---|---|---|
| 6 mm | Ligero | Baja | Cielos rasos, particiones ligeras, señalización |
| 10 mm | Medio-bajo | Moderada | Revestimiento de pared, respaldos de muebles |
| 12 mm | Medio | Buena | Paneles de pared y techo, gabinetes, puertas |
| 15 mm | Medio-alto | Mayor | Paredes de alto tráfico, paneles de elevador |
| 20 mm | Pesado | Muy alta | Pisos estructurales, plataformas, mamparos de barcos |
| 25 mm+ | Muy pesado | Máxima | Industrial pesado, pisos aeroespaciales |
¿Por qué elegir 12 mm?
- Es lo suficientemente rígido para paneles de pared de hasta 1.500 mm de ancho sin soporte adicional.
- Acepta bisagras y manijas estándar para puertas de gabinetes.
- Proporciona la profundidad suficiente para cantos limpios y fresados.
- Cuesta menos que los paneles de 20 mm mientras ofrece la mayoría de los mismos beneficios para paredes no estructurales.
Este espesor aparece en muchas industrias. Es el todoterreno de la familia de paneles de panal.
Aplicaciones que dependen de paneles de 12 mm
Construcción y arquitectura
La industria de la construcción usa paneles de 12 mm tanto por estética como por función.
- Muros cortina exteriores en torres de oficinas
- Revestimiento de paredes en vestíbulos
- Cielos rasos en aeropuertos y centros comerciales
- Cubiertas de columnas y aleros
- Interiores de cabinas de elevador
- Particiones de salas limpias
La planicidad de un panel de panal de aluminio de 12 mm es difícil de superar. Permanece recto incluso en edificios que se mueven o asientan.
Mobiliario y ebanistería
Los fabricantes de muebles y gabinetes aprecian el peso ligero y la capacidad de sujeción de tornillos.
- Puertas de gabinetes de cocina
- Puertas corredizas de armarios
- Tops de escritorios de oficina
- Particiones de salas de juntas
- Exhibidores de tiendas minoristas
- Paneles de tocadores de baño
Una puerta de panel de 12 mm pesa aproximadamente un tercio de una puerta de madera maciza del mismo tamaño. Las bisagras duran más. Los costos de envío bajan.
Usos industriales y especiales
Las fábricas y laboratorios necesitan superficies limpias, planas y duraderas.
- Cubiertas y guardas de máquinas
- Listones de mesas de corte por láser
- Tops de mesas ópticas
- Cubiertas de blindaje electromagnético
- Rectificadores de aire en túneles de viento
- Deflectores acústicos
La estructura de panal en su interior puede perforarse para dejar pasar aire o sonido. Esto hace que los paneles de 12 mm sean útiles en ingeniería HVAC y acústica.
Cómo elegir el panel de 12 mm correcto
Hazte estas preguntas antes de comprar.
¿El panel es para uso interior o exterior?
→ Exterior: Elige recubrimiento PVDF y piel 5052 si el presupuesto lo permite. Interior: Recubrimiento PE y piel 3003 son suficientes.
¿El panel enfrentará aire salado o lluvia intensa?
→ Usa pieles 5052-H14 y núcleo 5052. El costo extra se recupera en vida útil.
¿El panel debe soportar peso o solo colgar de una pared?
→ Solo pared: Núcleo de densidad estándar. Soporte de carga: Núcleo de mayor densidad con foil más grueso.
¿Necesitas un color o patrón específico?
→ Colores sólidos: PVDF o PE. Aspecto madera: Película decorativa. Aspecto metálico: Anodizado.
¿Cuál es el vano más grande sin soporte?
→ Para vanos mayores a 1.200 mm, considera 15 mm o 20 mm. Para vanos menores a 1.000 mm, 12 mm suele ser suficiente.
¿Se requiere clasificación de fuego?
→ El aluminio en sí es incombustible. Pide a tu proveedor el certificado de clasificación de fuego del panel. Muchos paneles de 12 mm alcanzan clasificaciones Clase A o B1.
Transporte
El ahorro de peso en vehículos significa ahorro de combustible.
- Paneles interiores de paredes de trenes y subterráneos
- Forros de techo y laterales de autobuses
- Particiones y cielos rasos de cabinas marinas
- Forros de caja de camión
- Acondicionamiento interior de casas rodantes
- Paneles de cocina y mamparos de aeronaves (con núcleo 5052)
El espesor de 12 mm absorbe la vibración de carretera y vías férreas sin agrietarse. También cumple con las normas de seguridad contra incendios en transporte público.
Preguntas frecuentes
¿Qué hay dentro de un panel de núcleo de panal de aluminio de 12 mm?
En su interior hay un núcleo de panal hexagonal hecho de foil de aluminio delgado. Las celdas parecen un panal de abejas. Dos láminas de aluminio en las caras se unen a la parte superior e inferior del núcleo. El conjunto total tiene 12 mm de espesor.
¿Es un panel de 12 mm lo suficientemente resistente para revestimiento de pared?
Sí. Un panel de núcleo de panal de aluminio de 12 mm es mucho más rígido que una lámina de aluminio macizo de 12 mm del mismo peso. Resiste la carga del viento, el impacto y la flexión. Es un espesor estándar para muchos sistemas de muros cortina comerciales.
¿Cuál es la diferencia entre la piel 3003 y la 5052?
La piel 3003 es más blanda, más fácil de conformar y más barata. Funciona bien en interiores y clima normal. La piel 5052 es más fuerte y resiste mejor la sal y la humedad. Es la elección más segura para edificios costeros, barcos y trenes.
¿Puedo usar paneles de 12 mm para gabinetes de cocina?
Sí. Este espesor es muy popular para puertas de gabinetes. Es ligero, plano y no se alabea como la madera maciza en cocinas húmedas. Puedes laminarlo con película de imitación madera o pintarlo en cualquier color.
¿Cuánto pesa un panel de panal de 12 mm?
El peso depende de la densidad del núcleo y el espesor de las pieles. Un panel típico de 12 mm con pieles de 0,5 mm y núcleo de densidad estándar pesa aproximadamente 4,5 a 6,5 kg por metro cuadrado. Esto es aproximadamente la mitad del peso de una placa de aluminio macizo con las mismas dimensiones exteriores.
¿Son los paneles de 12 mm ignífugos?
El aluminio no arde. El núcleo de panal también es de aluminio, por lo que es incombustible. Sin embargo, el adhesivo que une las pieles al núcleo puede ablandarse a temperaturas muy altas. La mayoría de paneles de calidad usan adhesivo resistente al fuego y portan un certificado de clasificación de fuego. Verifica siempre la clasificación para tu proyecto específico.
¿Se pueden cortar paneles de 12 mm en obra?
Sí. Puedes cortarlos con una sierra circular de punta de carburo o una sierra de panel con hoja fina. Usa cinta de enmascarar a lo largo de la línea de corte para proteger el recubrimiento superficial. Soporta bien el panel para evitar astillado en los bordes.
¿Cuál es el tamaño estándar de un panel de 12 mm?
Los tamaños de stock comunes son 1.220 mm × 2.440 mm o 1.500 mm × 3.000 mm. Muchos proveedores también ofrecen longitudes a medida de hasta 6.000 mm o más. El ancho suele estar limitado por el tamaño de la prensa de pegado.
¿Los paneles de 12 mm aíslan sonido y calor?
Sí. El aire atrapado dentro de las celdas del panal actúa como barrera. El panel bloquea algo de transferencia de calor y absorbe algo de sonido. Para mayor rendimiento acústico, puedes especificar una piel perforada y agregar material absorbente acústico detrás del panel.
¿Cómo limpio un panel de panal de aluminio de 12 mm?
Usa agua con jabón suave y un paño suave. Para paneles exteriores con PVDF, puedes usar un limpiavidrios suave. Evita polvos abrasivos o lana de acero. Estos rayan el recubrimiento y apagan el brillo.
